子母叶片定量泵
IVP(Q/V)系列 双联泵型号说明
| F3- | IVP (Q/V)21 | -17 | H | -12 | H | A | M | -F | -R | -86 | AA | -10 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 前註 油液相容性 |
机壳号 | 轴端泵几何排量 ●代号 |
压力型式 ★ |
盖端泵几何排量 ●代号 |
压力型式 ★ |

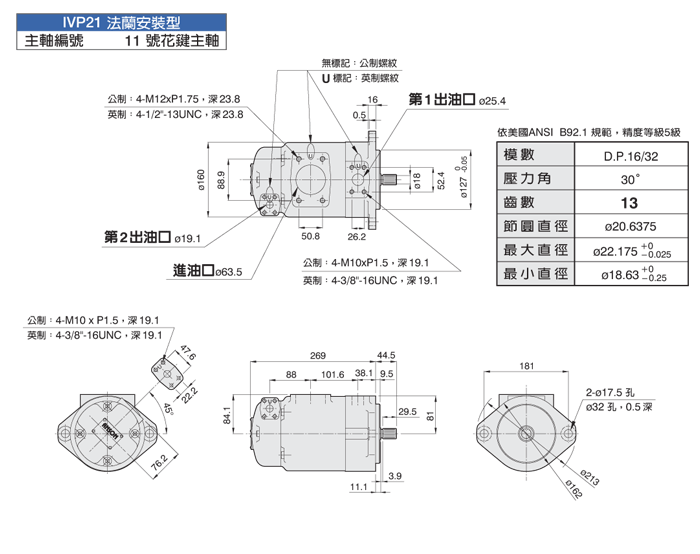

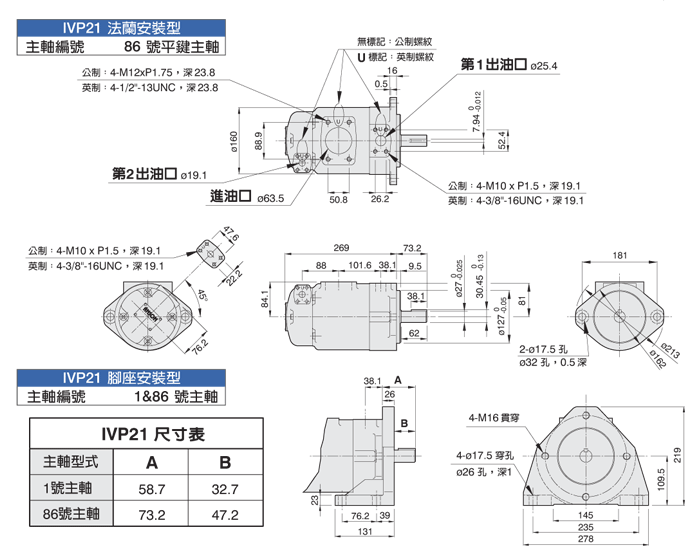

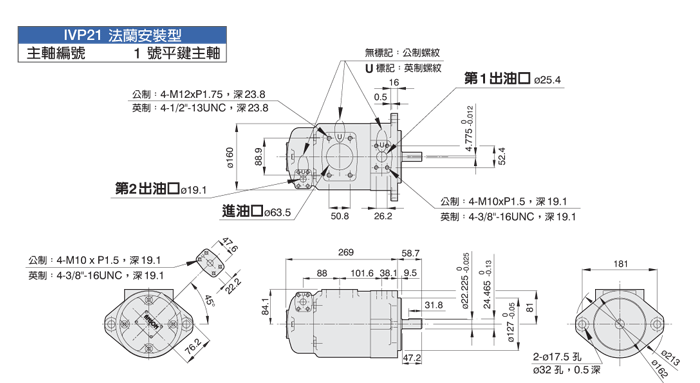

油口連接 | 油口連接变型 | 安裝型式 | 旋转方向 | ▲主轴型式 | 出油口位置 | 设計编号 | ||
| 平键 | 重載平键 | 花键 | ||||||||||||
| 无标记: 使用石油系抗磨液压油F11– 使用水乙二醇液F3– 使用油包水乳化液或磷酸酯油液 |
IVP(Q/V)21 | 10, 12, 14, 15, 17, 19, 21, 25 | 2, 3, 4, 5, 6, 7, 8, 10, 11, 12, 14 | 從泵的轴端看 | 1 | 86 | 11 | 從泵的盖端看

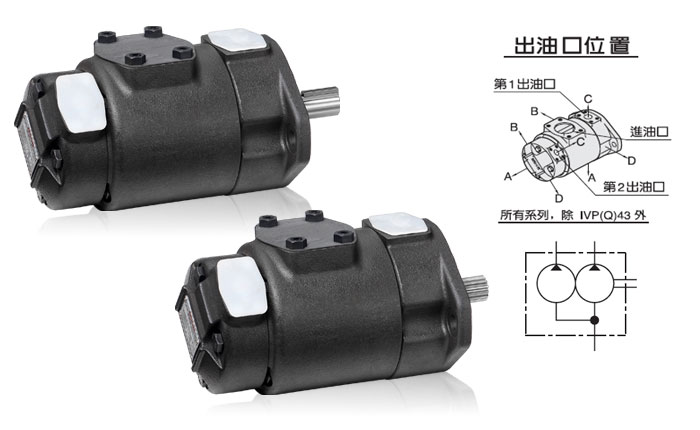

第1出油口在進油口對面
AA- AB- AC- AD- 第1 出油口從進油口逆时針转90˚
BA- BB- BC- BD- 第1 出油口在進油口同側
CA- CB- CC- CD- 第1 出油口從進油口順时針转90˚
DA- DB- DC- DD- |
10 | |||||
| IVP(Q/V)31 | 17, 21, 25, 30, 32, 35, 38, 42 | 省略 – 标準型 |
2, 3, 4, 5, 6, 7, 8, 10, 11, 12, 14 | 省略 – 标準型 |
A- SAE4 螺栓 法兰 |
M- 米制 固定 螺紋 |
F- 法兰 安裝型 |
R- 順时針转 |
1 | 86 | 11 | |||
| IVP(Q/V)32 | 17, 21, 25, 30, 32, 35, 38, 42 | H- 高压型 |
10, 12, 14, 15, 17, 19, 21, 25 | H- 高压型 |
省略 – 英制 固定 螺紋 | L- 腳座 安裝型 |
L- 逆时針转 |
1 | 86 | 11 | ||||
| IVP(Q/V)41 | 30, 35, 38, 42, 50, 60, 67, 75 | 2, 3, 4, 5, 6, 7, 8, 10, 11, 12, 14 | 1 | 86 | 11 | |||||||||
| IVP(Q/V)42 | 30, 35, 38, 42, 50, 60, 67, 75 | 10, 12, 14, 15, 17, 19, 21, 25 | 1 | 86 | 11 | |||||||||
| IVP(Q/V)43 | 30, 35, 38, 42, 50, 60, 67, 75 | 17, 21, 25, 30, 32, 35, 38, 42 | 1 | 86 | 11 | |||||||||
● 代号，是在1200r/min和6.9bar(100psi)下的額定容量 US gpm
★ 代号，IVPQ系列无H高压型规格
▲ 代号，IVPQ系列主轴无花键型式
