可变吐出量叶片泵

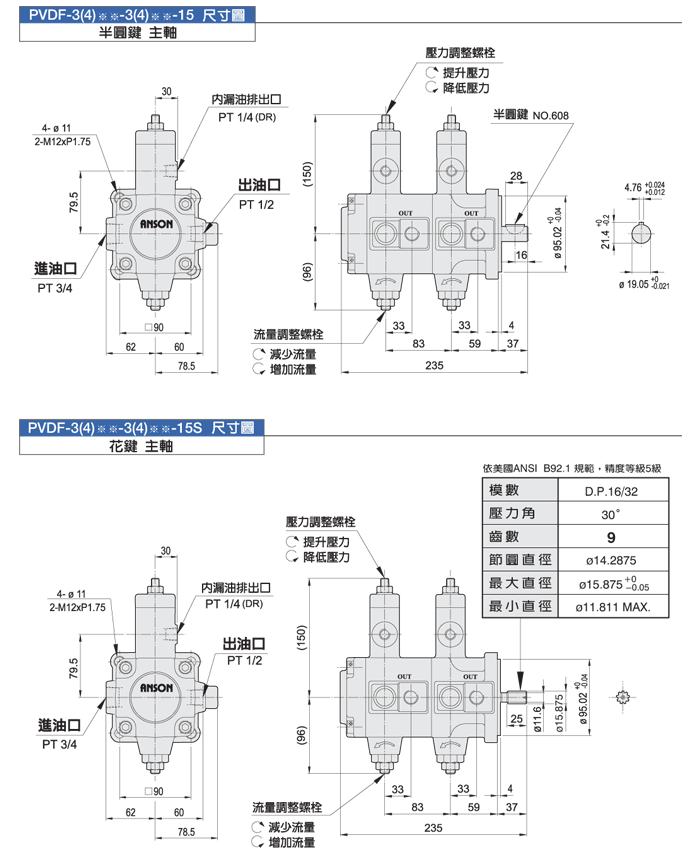

PVDF系列 双泵型号说明
| PVDF2 | -D | 70 | -D | 70 | -15 | S | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 机壳号 | 轴端泵 | 盖端泵 | 设計编号 | 主轴记号 | ||||||
| 吐 出 量 （at 3.5bar，1800 r/min） |
压力调整範圍 | 吐 出 量 （at 3.5bar，1800 r/min） |
压力调整范围 | |||||||
| 记 号 | 吐 出 量 L/min (几何排量 cm3/rev) |
记 号 | 调整範圍 (bar) |
记 号 | 吐 出 量 L/min (几何排量 cm3/rev) |
记 号 | 调整範圍 (bar) |
|||
| PVDF2 | A | 8(5) | 20 | 8~20 | A | 8(5) | 20 | 8~20 | 15 | 无记号: 半圆键心轴S: 花键心轴 |
| B | 12(7) | 35 | 15~35 | B | 12(7) | 35 | 15~35 | |||
| C | 15(8) | C | 15(8) | |||||||
| D | 20(12) | 55 | 30~55 | D | 20(12) | 55 | 30~55 | |||
| PVDF
法兰型式 |
3 | 30(16) | 70 | 50~70 | 3 | 30(16) | 70 | 50~70 | ||
| 4 | 40(22) | 4 | 40(22) | |||||||
| 出厂时吐出量设定Q max. | 出厂时压力设定 P min. | 出厂时吐出量设定 Q max. | 出厂时压力设定 P min. | |||||||
※ 泵转速限制
最低转速：800 r/min
最高转速：1800 r/min
