RCD使用说明 & 注意事项
RCD

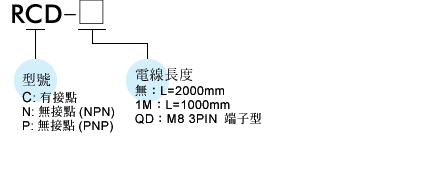

RCD (有接点)、RND (无接点NPN)、RPD (无接点PNP), 适用气缸型号: MCDB, MCRB, MCRPMS。
| 配线方式 | RCD: 2线式, RND, RPD: 3线式 |
|---|---|
| 开关逻辑 | RCD: SPST 常开型, RND, RPD: 电子式无接点,常开型 |
| 接点型式 | RCD: 有接点, RND: 无接点 NPN, RPD: 无接点 PNP |
| 使用电压范围 | RCD: 5~240V DC/AC, RND, RPD: 5~30V DC |
| 最大开关电流 | RCD: 100mA max. RND, RPD: 200mA max. |
| 接点容量 | RCD: 10W max. RND, RPD: 6W max. (※1) |
| 消耗电流 | RND, RPD: 8 mA@24V DC max. |
| 内部电压降 | RCD: 3.5V max. RND, RPD: 1V@200mA max. |
| 泄漏电流 | RND, RPD: 0.01mA max. |
| 指示灯亮颜色 | RCD, RND: 红灯, RPD: 绿灯 |
| 电线 | RCD: φ2.8, 2C, PU ; RND, RPD: φ2.8, 3C, PU |
| 使用温度范围 | －10℃~+70℃ (不冻结) |
| 耐冲击 | RCD: 30G, RND, RPD: 50G (※2) |
| 耐振动 | 9G (※3) |
| 保护构造等级 | IEC 60529 IP67 |
| 保护回路 | RCD: 1 RND, RPD: 3,4 (※4) |
| 重量 | 20g (2m 电线) |
| 备注 | ※1: 不可超过接点容量(P=Vxl)。 ※2: 正弦波/X、Y、Z 3 轴向/每一轴向3回/每一回时间11ms。 ※3: 复振幅1.5mm/10hHz-55Hz扫频，持续1分钟/每次X、Y、Z轴向操作1小时。 ※4: 1=无/2=输出短路保护/3=电源逆接保护/4=突波吸收保护。 |
