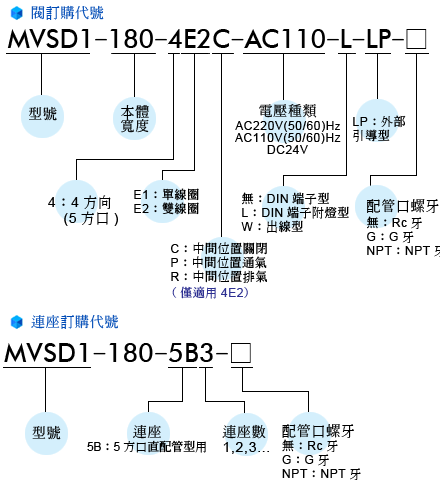

MVSD1-180电磁阀选用表连座挡板

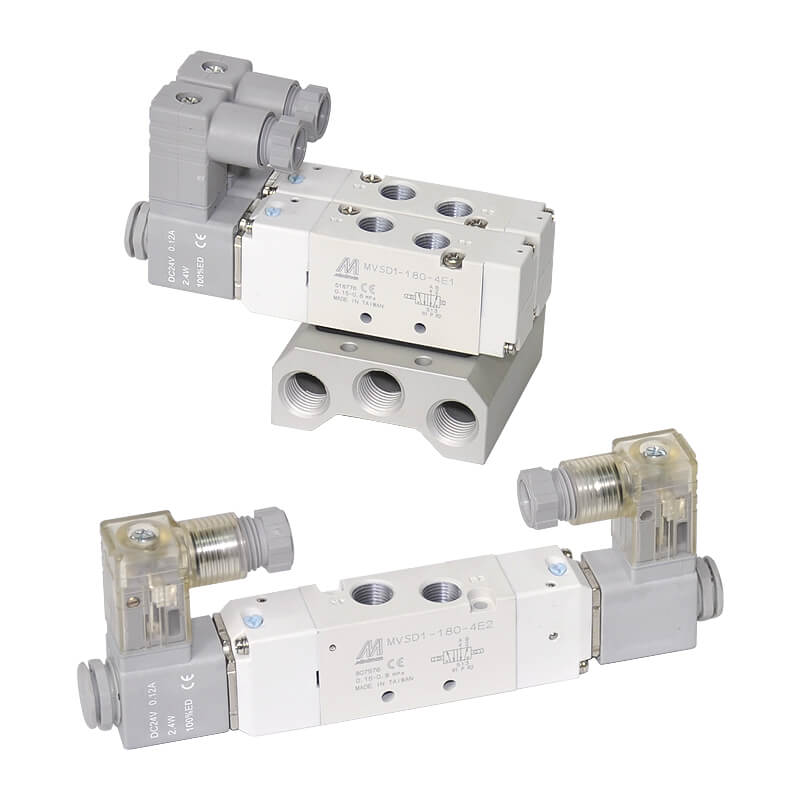

MVSD1-180
设变原因 : 线圈颜色改变 (黑→灰)
本体宽幅 18mm，5口2位，5口3位，配管口径尺寸 Rc1/8，直配管型，最大使用压力 0.7 MPa，流量 490, 653 l/min。
| 本体宽幅 | 18mm |
|---|---|
| 配管口径代号 | 6A |
| 阀种类 | 5口2位,5口3位 |
| 本体型式 | 直配管型 |
| 配管口径尺寸 | Rc1/8 |
| 使用流体 | 空气 |
| 使用压力范围 | 0.15~0.8 MPa, 0.2~0.7 MPa (5/3) |
| 耐压力 | 1 MPa |
| 流量 | 653 l/min，490 l/min (5/3) |
| 有效断面积 | 12mm2, 9mm2 (5/3) |
| 应答时间 | 30 ms |
| 周围温度 | －5℃~＋50℃ (不冻结) |
| 定格电压 | AC110V, 220V (50/60)Hz, DC24V |
| 电力消耗 | AC=3.7/3.1VA,DC=2.9W |
| 电压容许范围 | ±10% |
| 绝缘等级 | F 级 |
| 重量 | 124g~190g |
