MCHA技术资料

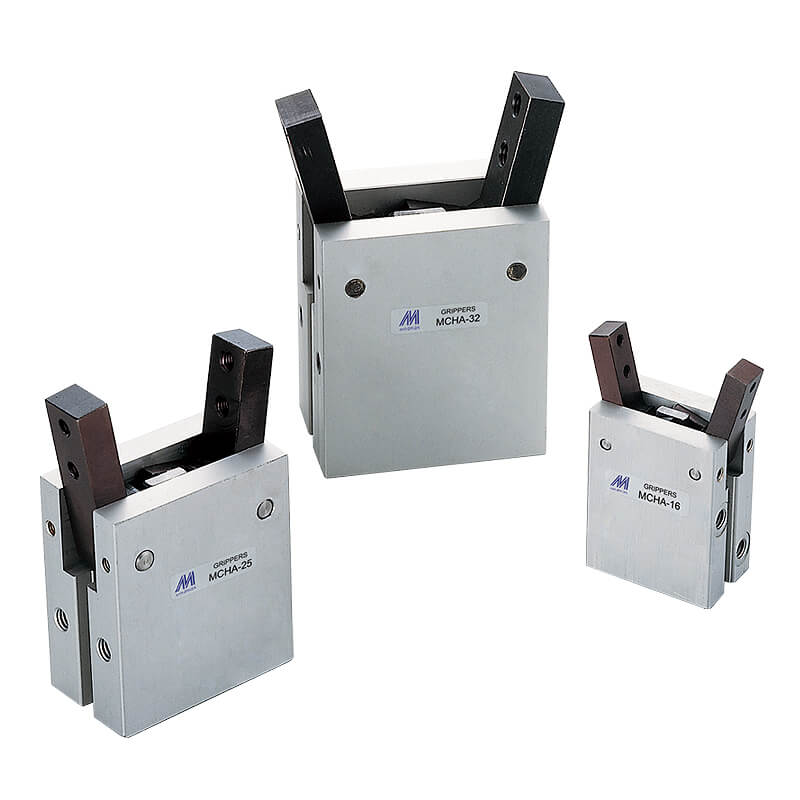

MCHA
气缸内径: φ 12,16,20,25,32 (mm)，可因应各种场合需要不同夹持力量。高准确度，空压开关工作。
- 可因应各种场合需要不同夹持力量提供多种口径选择(φ12~32)。
- 高准确度，空压开关工作。
- 全系列均附磁。
| 作动方式 | 复动型 |
|---|---|
| 气缸内径 (mm) | 12, 16, 20, 25, 32 |
| 配管口径尺寸 | M3×0.5, M5×0.8 |
| 使用流体 | 空气 |
| 使用压力范围 | 0.15~0.7 MPa |
| 最高作动频率 | 180 次/分钟 |
| 周围温度 | －5℃~＋60℃ (不冻结) |
| 给油 | 气缸:不需给油, 爪片:要(作动处涂抹润滑油) |
| 最大爪臂长度 (L) | 30~85 (※) |
| 夹爪开关角度 | －10~30° |
| 理论把持力距 (M) kgf-cm | 闭侧:40×P~610×P, 开侧:50×P~810×P (※) |
| 有效把持力距 (F) | F=M/L×0.85 (M：理论把持力距,L：爪臂长度) (※) |
| 传感器 | RDE, RDE-D |
| 重量 | 53 g~525 g |
| 备注 | ※ L：最大爪臂长度 (mm)，M：理论把持力距 (N.cm)，
F：有效把持力 (N)，P：使用压力 (MPa)。 |
