MCHG2L夹爪选用方法技术资料

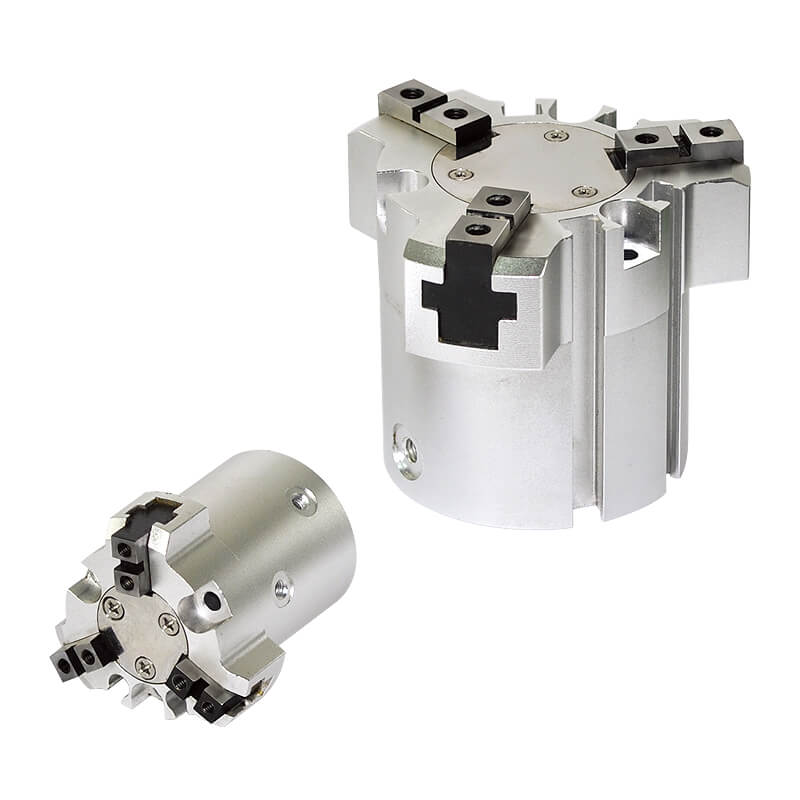

MCHG2L
缸径: φ16,25,32,40,50,63,80 (mm)，开关行程比标准型 MCHG2 系列多出 2 倍。全系列夹爪与本体之安装尺寸皆与 MCHG2 系列尺寸相同可互换。
- 开关行程比标准型 MCHG2 系列多出 2 倍。
- 全系列夹爪与本体之安装尺寸皆与 MCHG2 系列尺寸相同可互换。
- 标准品附磁。
| 作动方式 | 复动型 |
|---|---|
| 气缸内径 (mm) | 16, 25, 32, 40, 50, 63, 80 |
| 行程 (mm) | 10, 12, 16, 20, 28, 32, 40 |
| 使用流体 | 空气 |
| 使用压力范围 | 0.1~0.6 MPa |
| 最高作动频率 | 30~120 (c.p.m) |
| 周围温度 | －10~＋60℃ (不冻结) |
| 重覆精度 | ±0.01 mm |
| 给油 | 不需给油 (夹爪滑动部份需定期给润滑油) |
| 夹持力 (压力 0.5 MPa 时) | 外径: 14N (3.1 lbf)~500N (112 lbf), 内径: 16N (3.6 lbf)~525N (118 lbf) (※) |
| 重量 | 100~2880 g |
| 备注 | (※) 开关时内径为工件外径夹持时之值。 |
